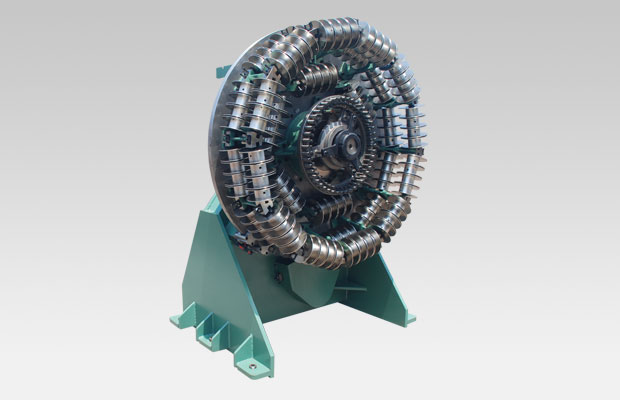

本機是我公司根據國內外專業技術研發、設計、制造的一款新型數控高速鋼絲纏繞機,采用新型機上成型技術和機下數控預調整漲力功能,并采用全數控控制,大幅度的提高了纏繞精度保障了纏繞質量。
RB系列數控高速鋼絲纏繞機 |
|||||||||
產品型號 |
纏繞 線速度 (m/min) |
膠管纏繞 范圍 |
纏繞 節距 (mm) |
中心 高度 (mm) |
總功率 (kw) |
每錠 軸數 (Z) |
線軸容 線量 (kg) |
每盤鋼絲 根數(根) |
外形尺寸 (長×寬×高) |
RB30-4S |
5 |
Φ6~Φ25 |
20~170 |
1290 |
37.5 |
4Z |
5軸 |
4Z=120根 |
11350×2100×2630 |
RB36-4S |
5 |
Φ25~Φ51 |
20~170 |
1290 |
40.5 |
4Z |
5軸 |
4Z=144根 |
12100×2100×2630 |
5Z |
3.5軸 |
5Z=180根 |
|||||||
RB42-4S |
5 |
Φ25~Φ64 |
20~170 |
1290 |
40.5 |
4Z |
5軸 |
4Z=168根 |
12100×2100×2630 |
5Z |
3.55軸 |
5Z=210根 |
