ZGB 系列數控高速直線鋼絲編織機

概述:

本機是我公司研發制造的一種新型鋼絲編織機，本機采用控制旋轉原理，錠子按圓形軌道做圓周直線運動，它突破了國內外傳統鋼絲編織 8 字交接原理，本機是具有技術專業科技含量高的一款新型鋼絲編織機。

ZGB 系列數控高速直線鋼絲編織機結構及特點:

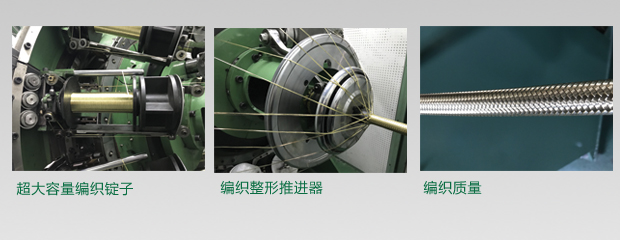

1.本機采用控制式旋轉原理，錠子圓周直線運動，保障了放線漲力的穩定，提高了編織產品質量；
2.整形驅動機構設計，使編織更準確，提高了編織精度，大幅度的提高了編織質量；
3.采用錠子圓周直線運動設計，提高了錠子轉速，大幅度提高了生產效率；
4.特大容線量，節省了鋼絲浪費，減少了換線頻率，提高了工作效率，降低了生產成本；
5.全封閉消音結構，保障了操作工人安全生產，優化了工作環境；
6.采用全自動數字化控制，提高了機械精度，降低了工人的操作技能，實現了一人操作多機的工作方式；
7.門控啟停報警功能；
8.斷線自動停車功能；
9.人機界面參數設置；
10.定長編織功能；
11.故障提示功能；
12.三色報警提示。

主要技術參數：

ZGB系列數控高速直線鋼絲編織機
產品型號	錠子最 大轉速 (r/min)	編織 節距 (mm)	最大編織 膠管徑 (mm)	中心 高度 (mm)	總功率 (kw)	編織 角度	線軸 容線量 (kg)	外形尺寸 （長×寬×高）
ZGB16-2S	90	15-70	Φ10	1311	18	54°44'	11.4	6433×2539×2590
ZGB20-2S	80	15-75	Φ13	1311	24	54°44'	13.3	6433×2539×2590
ZGB24-2S	68	15-90	Φ25	1311	24	54°44'	13.3	6433×2539×2590
ZGB36-2S	45	15-130	Φ32	1311	24	54°44'	13.3	6433×3055×2598
